メルセデス・ベンツ GLE63 AMG W166 前後ドライブレコーダー取付





こんにちは!!

GARAGENT ブログ担当の小島です✨









今回の作業項目は

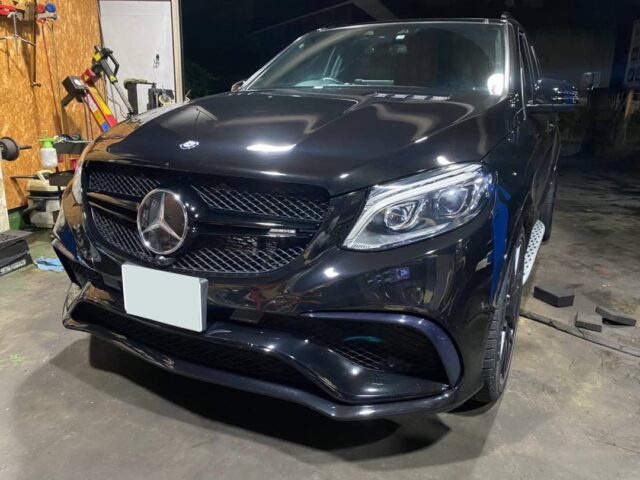

メルセデス・ベンツ GLE63 AMG W166

前後ドライブレコーダー取付





担当整備士は GARAGENT 伊藤です



よろしくお願いします




ドライブレコーダーは大きく分けてミラー型フロントガラス型の2種類があります!

近年ニュースでも話題になっている煽り運転や、貰い事故などの重要な記録を残す手段としてドライブレコーダーが注目を浴びています。

今回取り付けるのは、フロントガラス型ドライブレコーダーです✨






それでは始めていきましょう

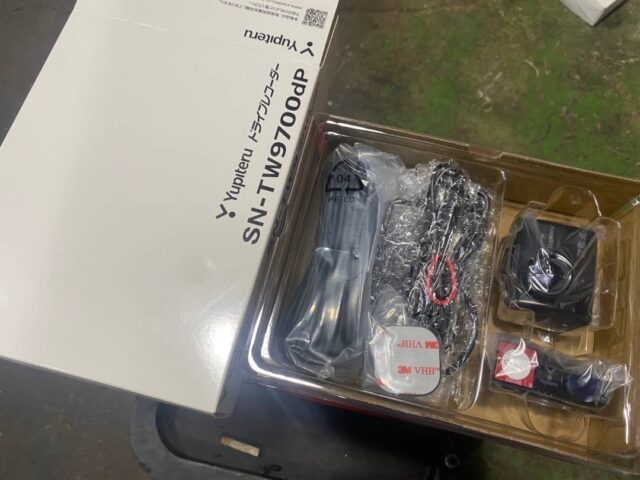

今回もユピテルのドライブレコーダーをご用意✨

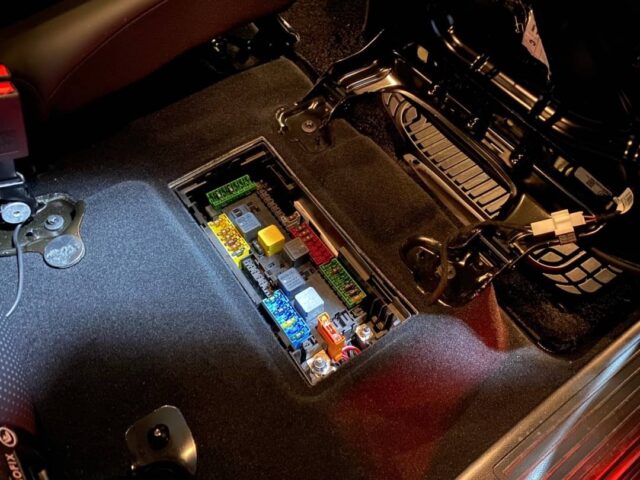

W166は

リアシート下にヒューズボックスがあるので

ここからアクセサリー電源を確保…





と思ったのですが

アクセサリー電源12Vがない💦💦



悩んでいても仕方ないので気持ちを切り替えて!

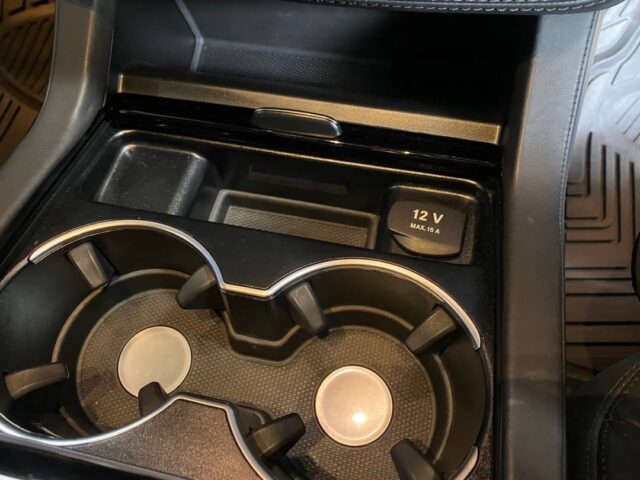

今回はセンターコンソールのシガーソケット裏から

電源をいただくことにしました

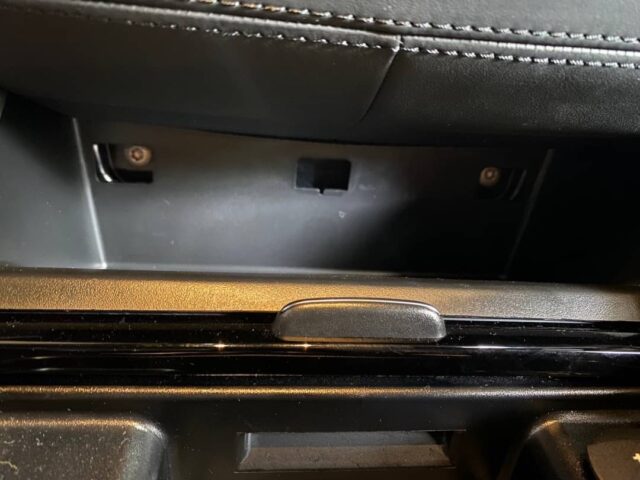

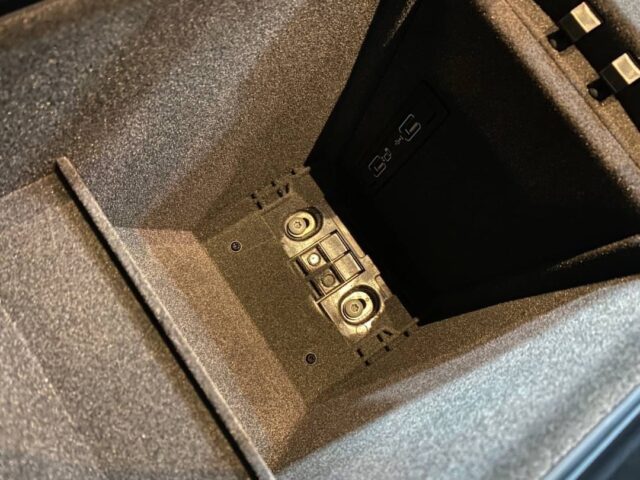

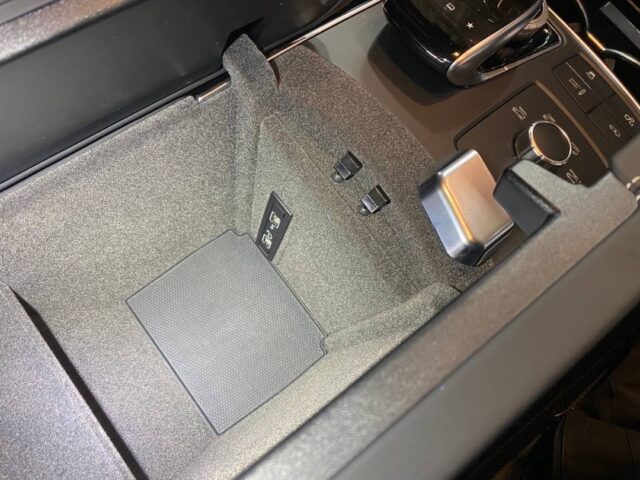

アームレストの底と





パネル下の小物入れのカバーを外すと





それぞれT30とT20のボルトがあるので

外していきます

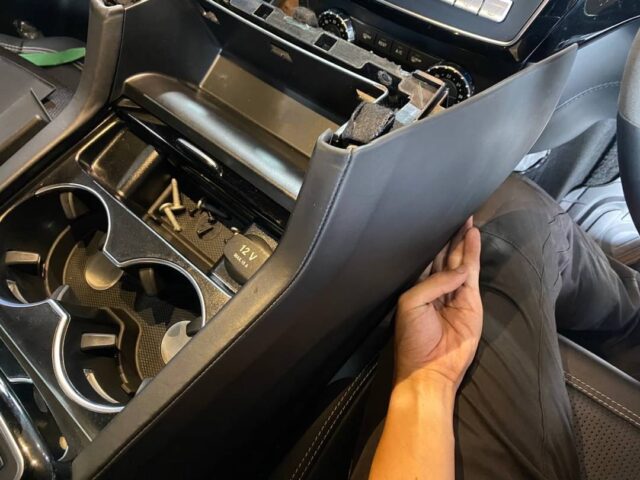

上に持ち上げて…





後ろに引くと

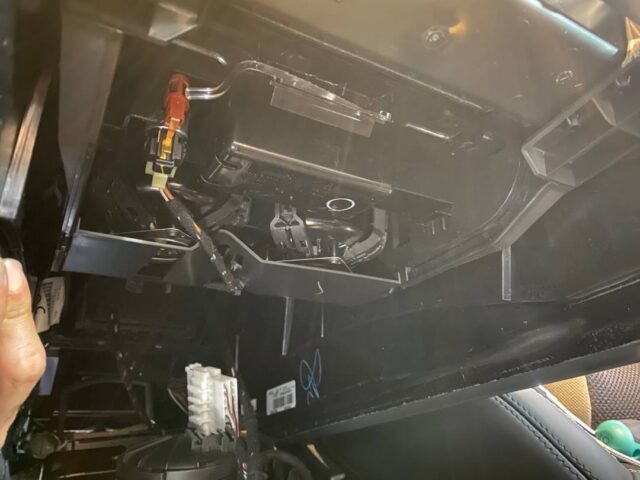

センターコンソール裏にアクセスできます!

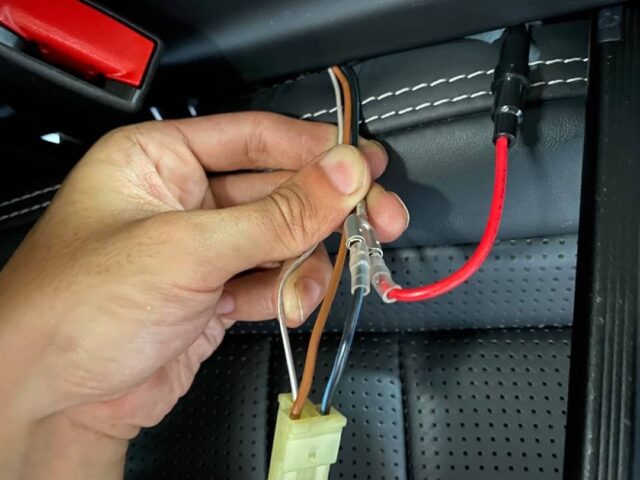

シガーの配線を加工して分岐させて

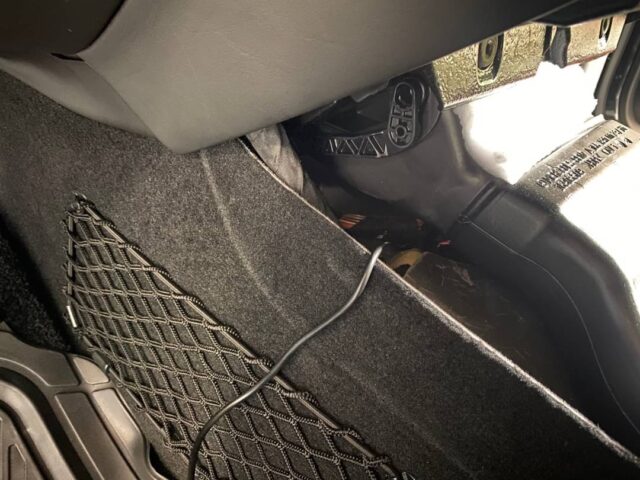

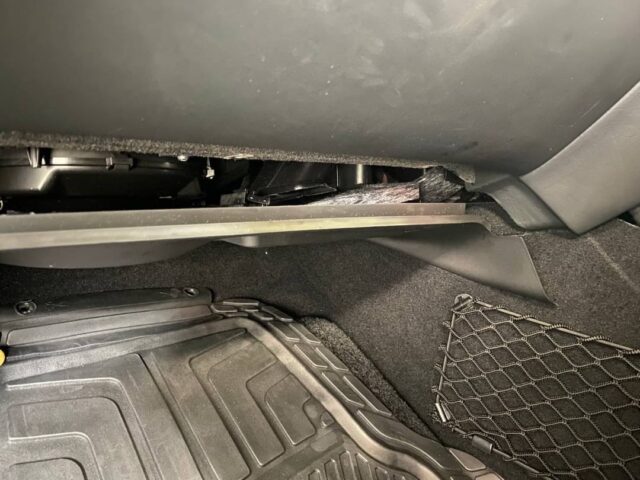

そのまま助手席足元のアンダーカバーの中を通して





綺麗に配線を隠していきます

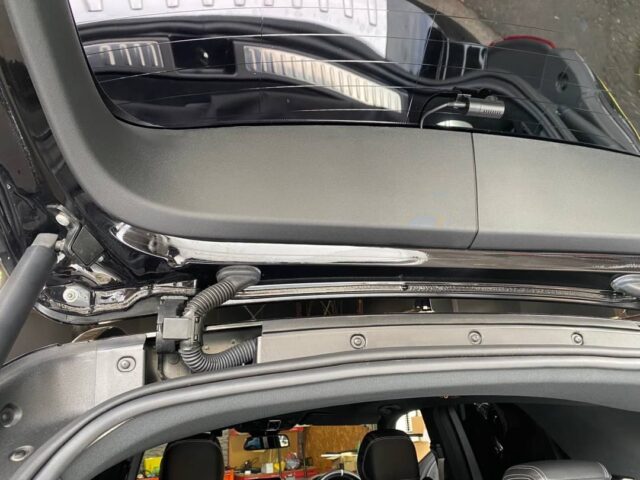

続いてリアですが

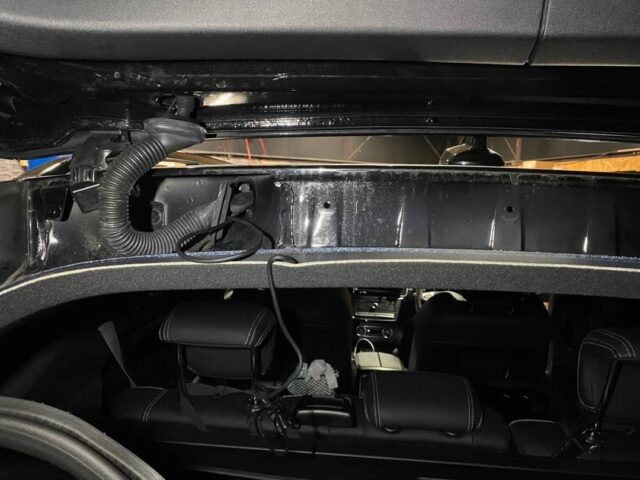

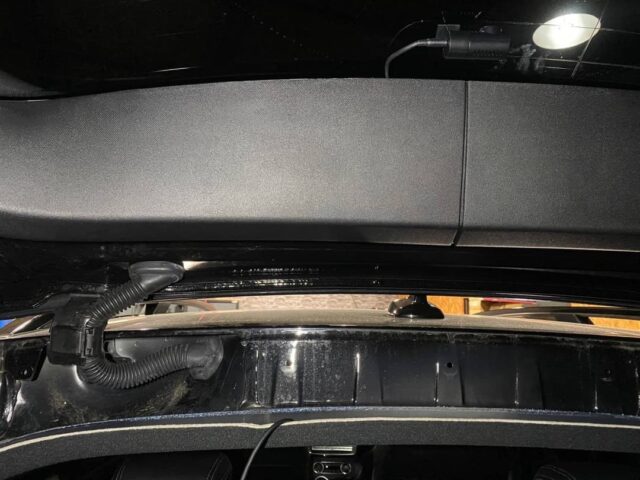

リアゲートの内張りを外して

ジャバラの両端も外したら





天張→ジャバラ→リアガラス

と配線を通して

カメラを取り付けます





フロントカメラと接続するために

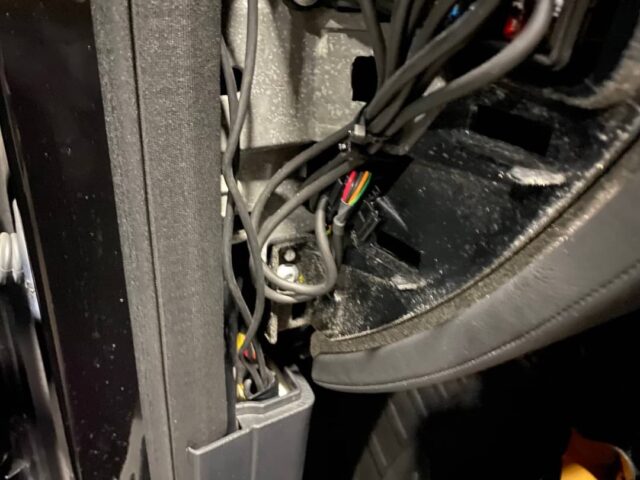

車内左側に配線を隠しながら前に持っていきます





先ほど取った

電源の線と助手席Aピラーで配線を合流させて

フロントガラス上部のカメラに接続



配線の長さが余分な分は

まとめてダッシュボード左側の空間に隠すことで

スッキリと見栄えが良くなります👍✨

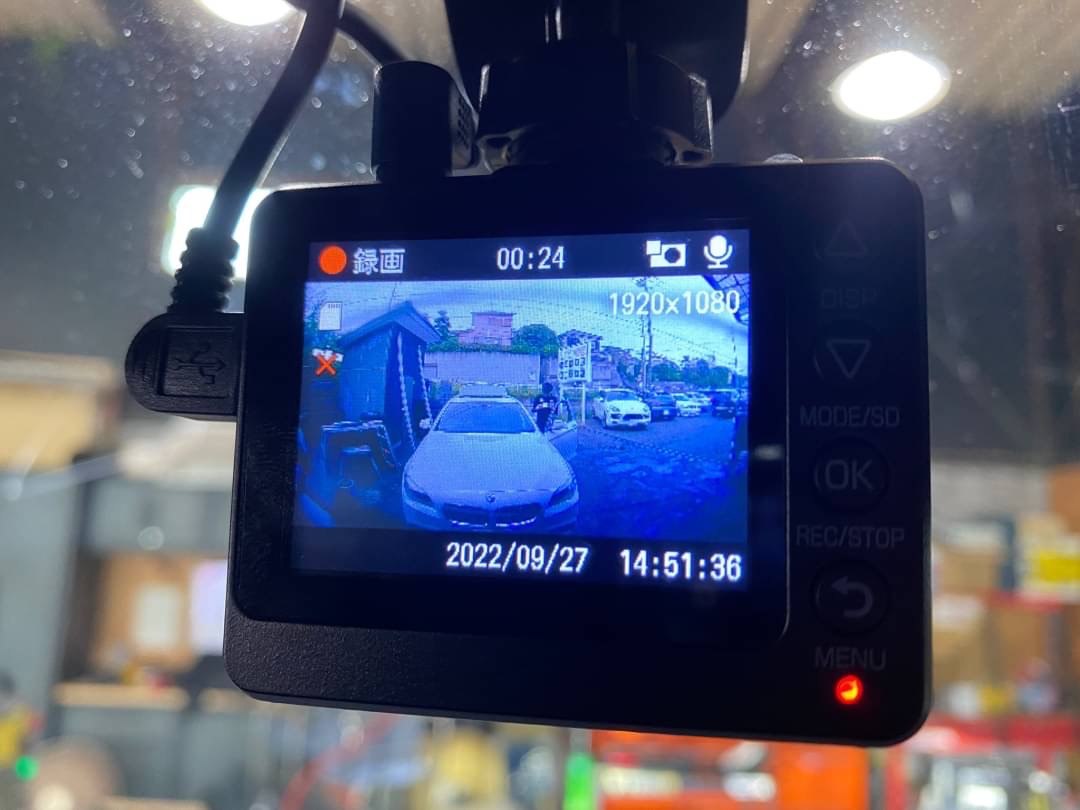

最後に写りのチェックです

フロント





バック





問題なさそうです⭕️

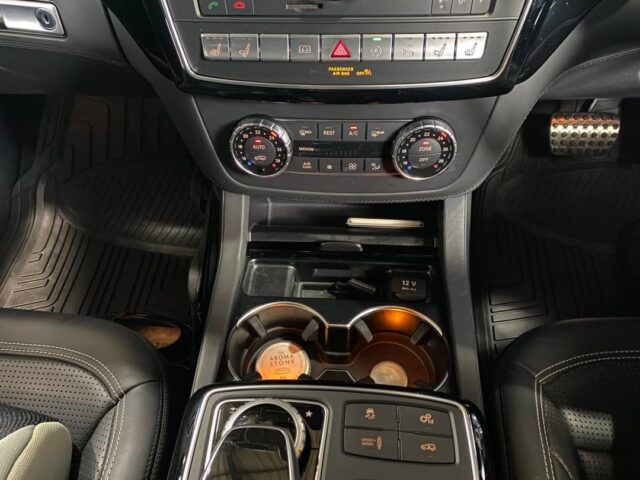

あとは外したものたちを元に戻して終了









カメラ設置後リアはこんな感じに

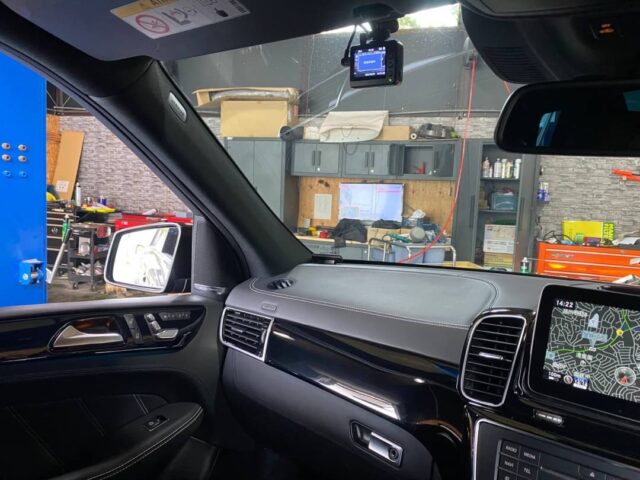

フロントはこんな感じです!!





以上、作業終了です
