こんにちは！！
GARAGENT ブログ担当の小島です✨
今回の作業項目は
メルセデス・ベンツ GLS X166
・スマホミラーリング施工（インターフェース取付）
・後部座席モニター左右取付（ミラーリング連動）
担当整備士は GARAGENT 伊藤です
よろしくお願いします
そもそもミラーリングとは
スマートフォンやタブレットの画面をテレビモニターなどに映し出すことができる機能です✨
この機能を使用すると車内でもナビディスプレイに映像を映し出すことで、YouTubeはもちろんアマゾンプライムビデオなども楽しむことができます♪
今回は
『スマホミラーリング』
『後部座席モニター左右取付』です

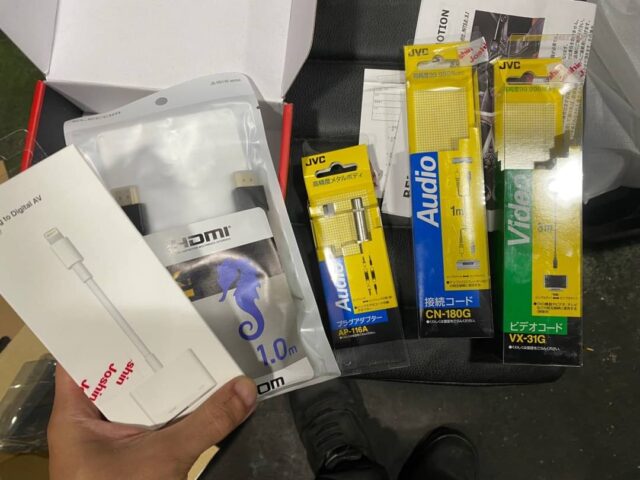

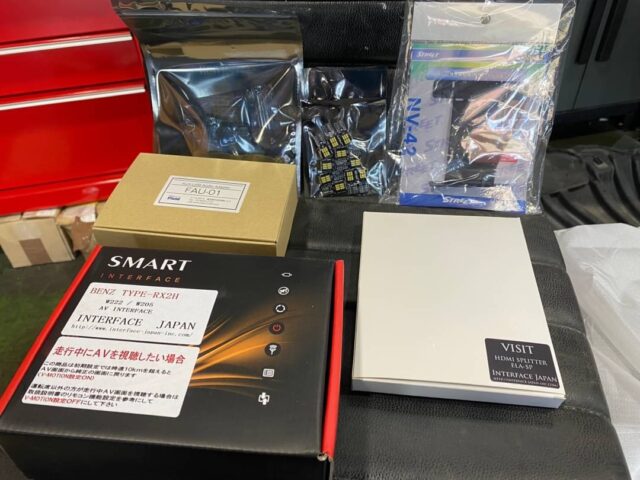

取付していく部品がこちら
それでは始めていきましょう
（作業苦戦しまして…写真が飛びます💦）

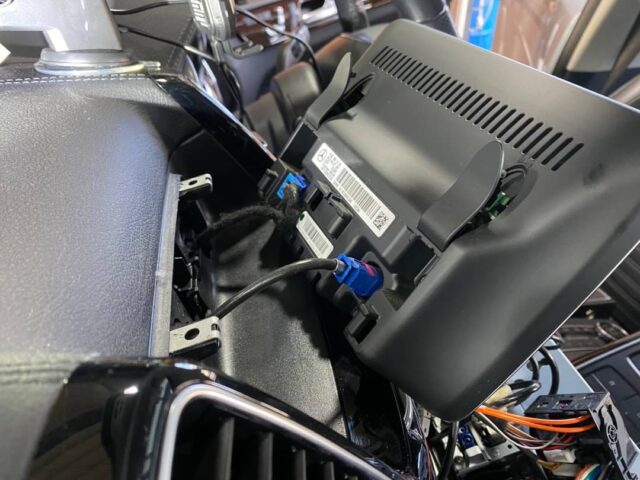

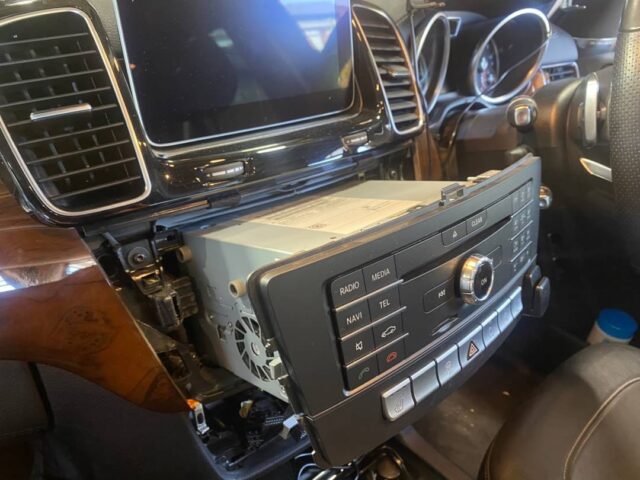

まずはナビユニットにインターフェースを取付し
映像と音声を外部入力可能にします
HDMIでスマホの画面をインターフェースに入力し
ナビディスプレイに映し出したら
スマホからのHDMIを分配器を使用して
後部座席モニターにも同時入力！

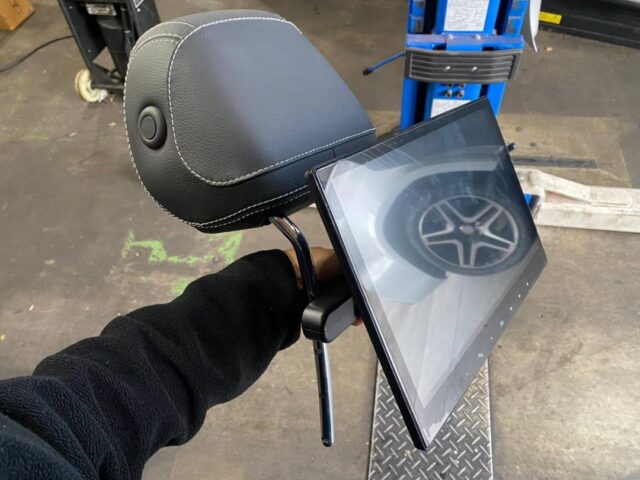

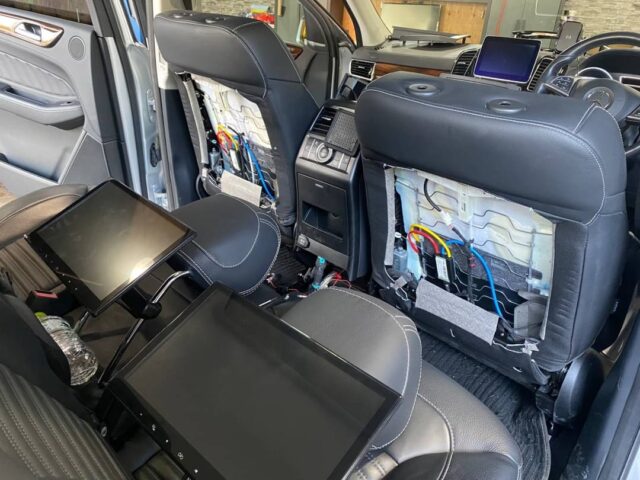

後部座席のモニターを取付していきます
配線は成功し全て問題なく連動しています
インターフェース接続より手前で分岐することで
ナビディスプレイを純正画面（主に道案内）に
戻しても後部座席のモニターは変わらず
ミラーリング画面を映しだすようにしました！！
（最後の動画がわかりやすいです）
音声は
アームレスト小物入れの中にあるAUXに接続
（USB接続なので音声入力のAUX変換に必要）
ミラーリングに連動して
音声もしっかり車のスピーカーから流れます
映像は
HDMIでのデジタル信号
音声はRCAオーディオ線でのアナログ信号
全てインターフェース一つで完結できます⭕️

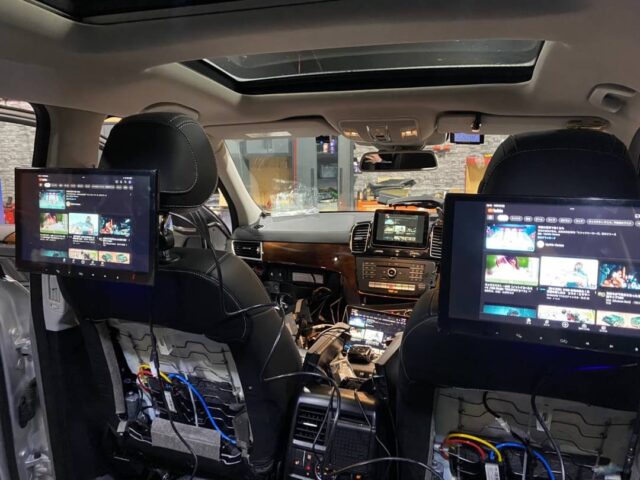

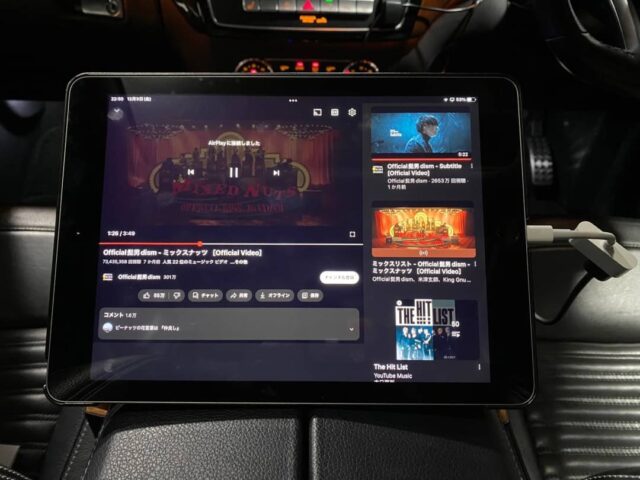

最後に動作確認です
⚠️音量注意⚠️

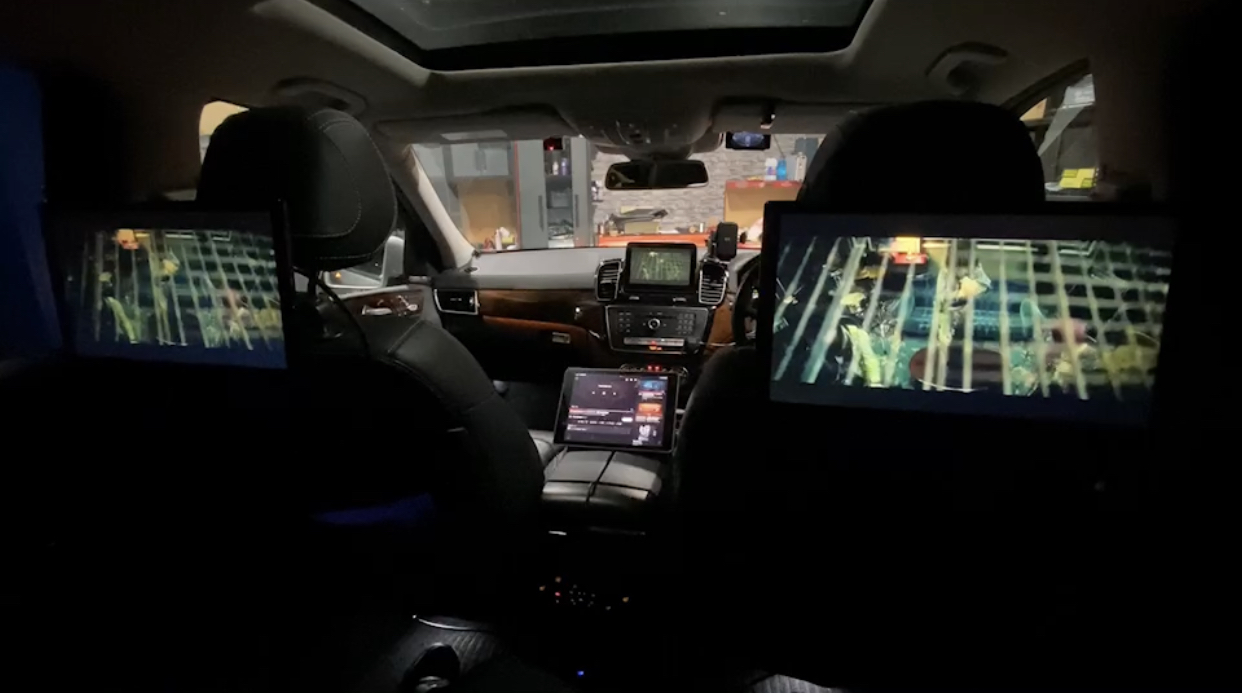

こちらは
ナビディスプレイを純正画面に戻した時の様子
後部座席はミラーリング画面を映し出したままです✨
そしてお写真はありませんが同時作業で
・レーダー探知機移設
・室内灯全LED化
行いました！！！
以上、作業終了です
この度はご依頼ありがとうございました
