メルセデス・ベンツ Eクラス (W213) アンビエント連動エアコン吹き出し口、TVキャンセラー取付







こんにちは!

GARAGENT添川です!



今回は

ベンツ Eクラス (W213) アンビエント連動エアコン吹き出し口、TVキャンセラー取付

を行っていきます!



担当はGARAGENTメカニック伊藤です!

ご依頼ありがとうございます🙇🏻‍♀️







早速作業していきます!

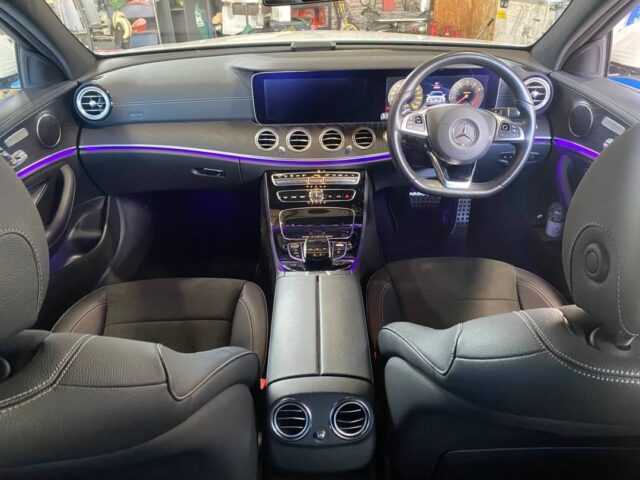

作業前





アンビエントの信号はドアパネル内のコントロールユニットから取ります

64色のアンビエントはドアパネル内にコントロールユニットがいるので

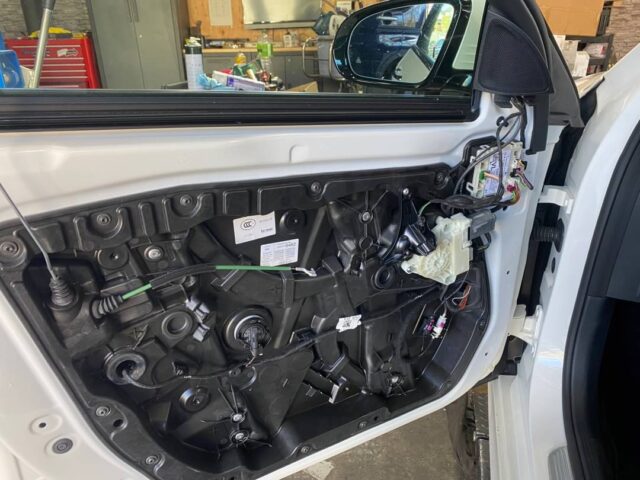

まずドアの内張を外していきます

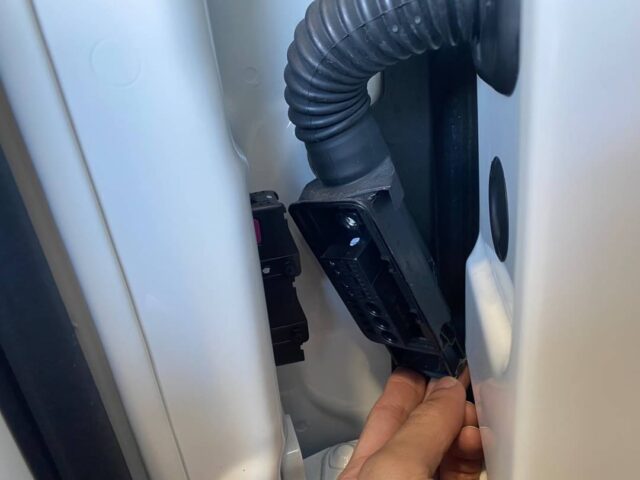

ドアの間にあるコネクタを使って

アンビエントの信号を取った線を車内に引き込みます

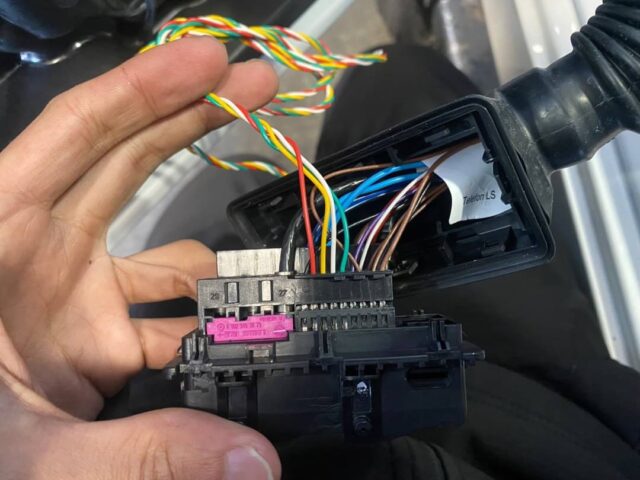

コネクタを外してドア側にオスのピン4本と、車内側にメスのピン4本を

空いている箇所があるのでそこに差し込みます





車内に引き込めたのでエアコン吹き出し口を変えていきます

まずセンターパネルの吹き出し口は

メーターとナビ一体のモニターを外さないと外れません

モニターが外れたらセンターパネルは引っ張るだけで外れますが

とても割れやすいので注意が必要です

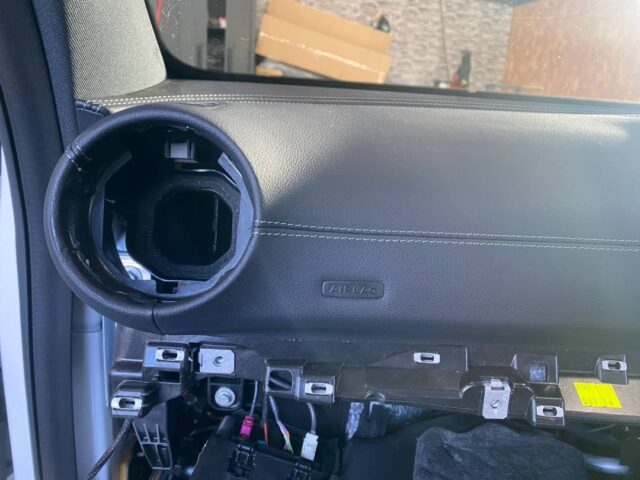

今度はダッシュボードの端左右

工具が必要になりますが、引っ張ると取れます

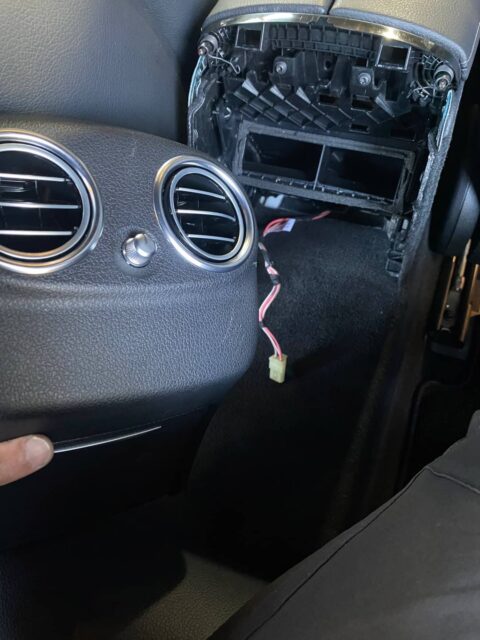

リアエアコンも外します

外すのは簡単ですがアンビエント配線を前まで持っていくのに

センターコンソールの外しが必要になります

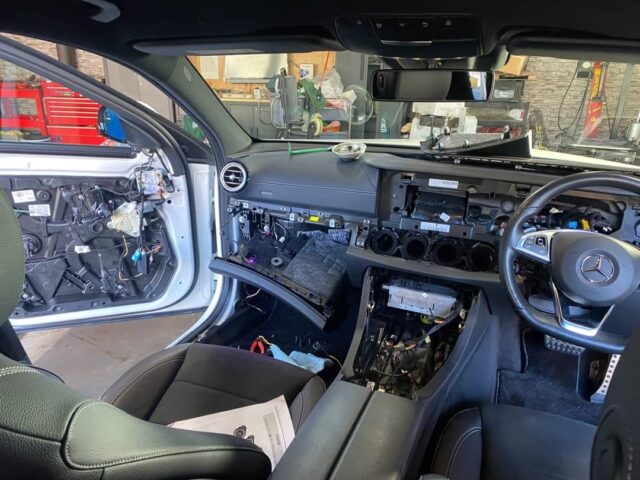

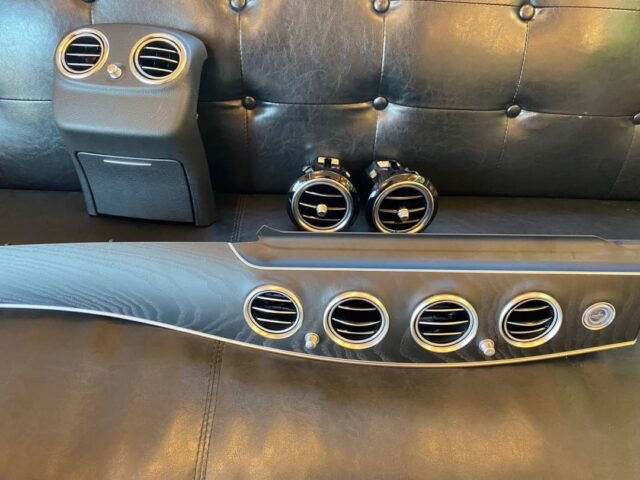

センターパネル、ダッシュボード左右、リアエアコン外れました

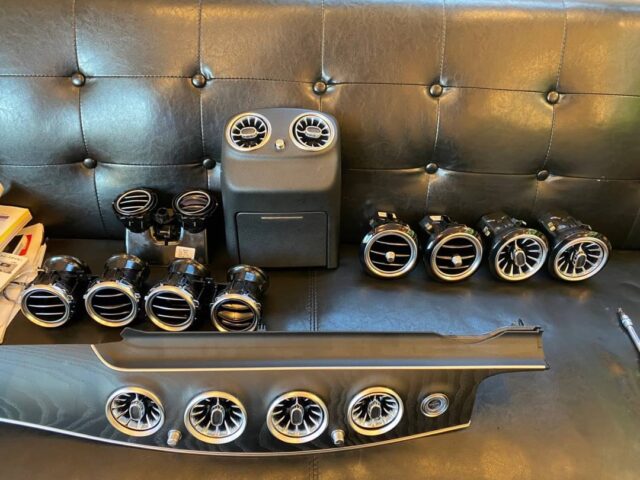

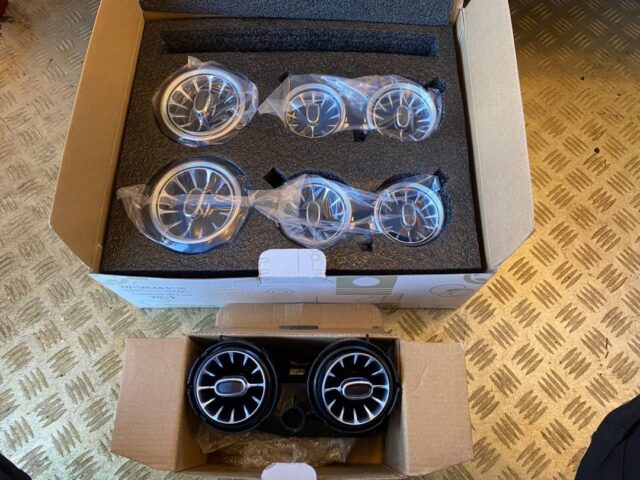

新しいアンビエント





それぞれ付け替えました

それぞれの場所に戻して繋げていきます





TVキャンセラーはセンターパネルを外して繋げます

今回はアンビエントで外したので一緒にやります

ナビユニットの裏のコネクタを外してキャンセラーの配線を噛ませます

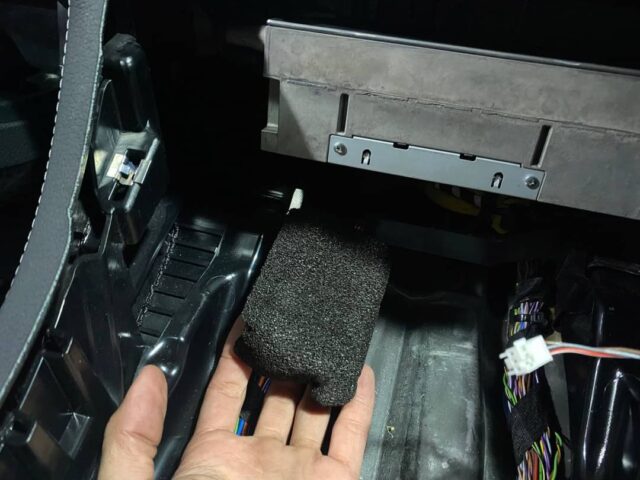

本体のディップスイッチで車両ごとの設定をしてスポンジテープで巻きます

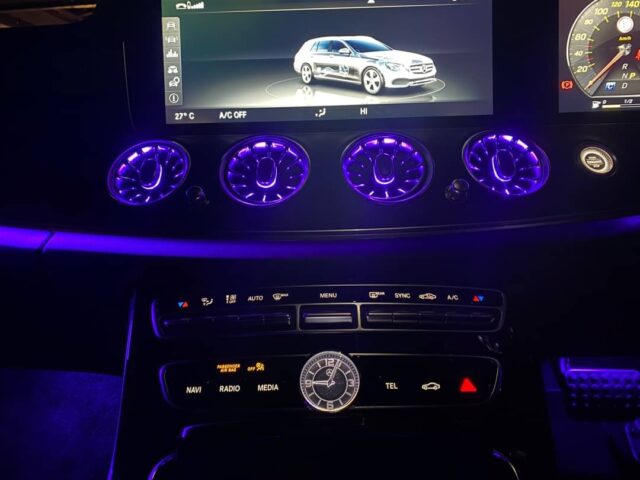

接続したら外したものを組んで作動確認

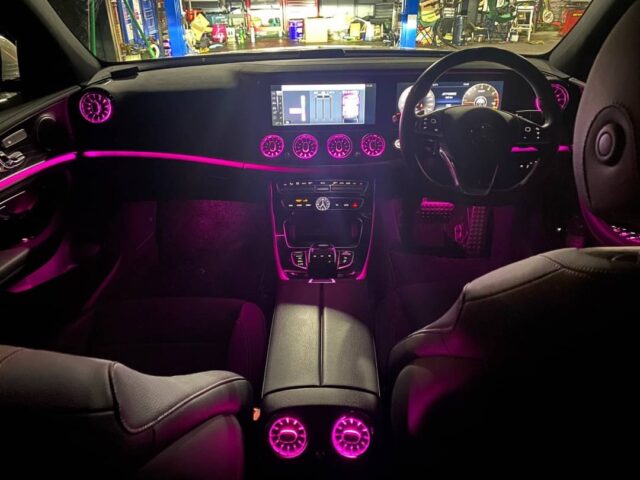

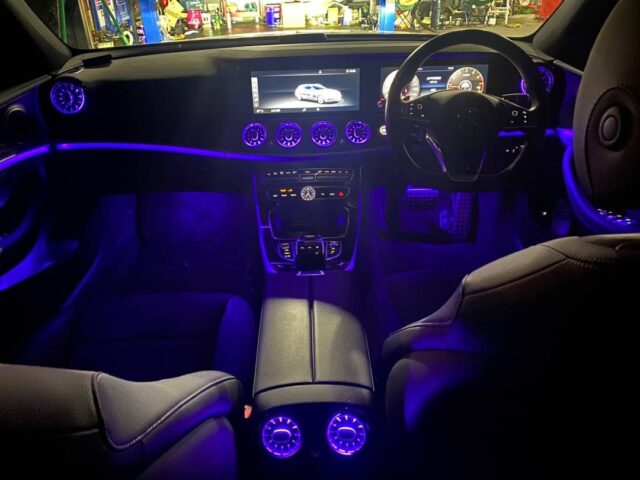

しっかりと全て点灯

純正64色に対応しています✨

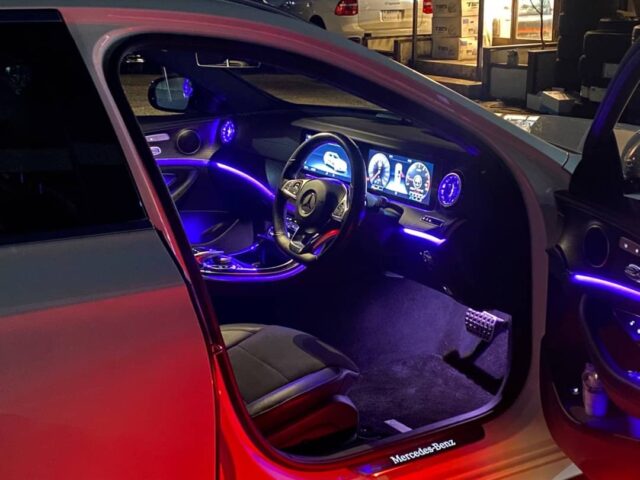

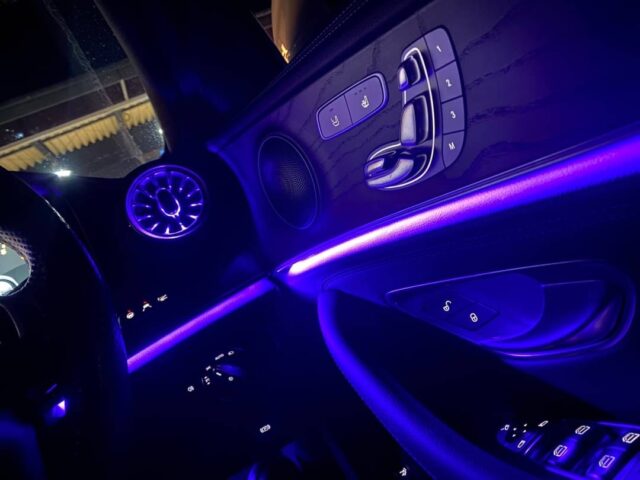

運転席側から

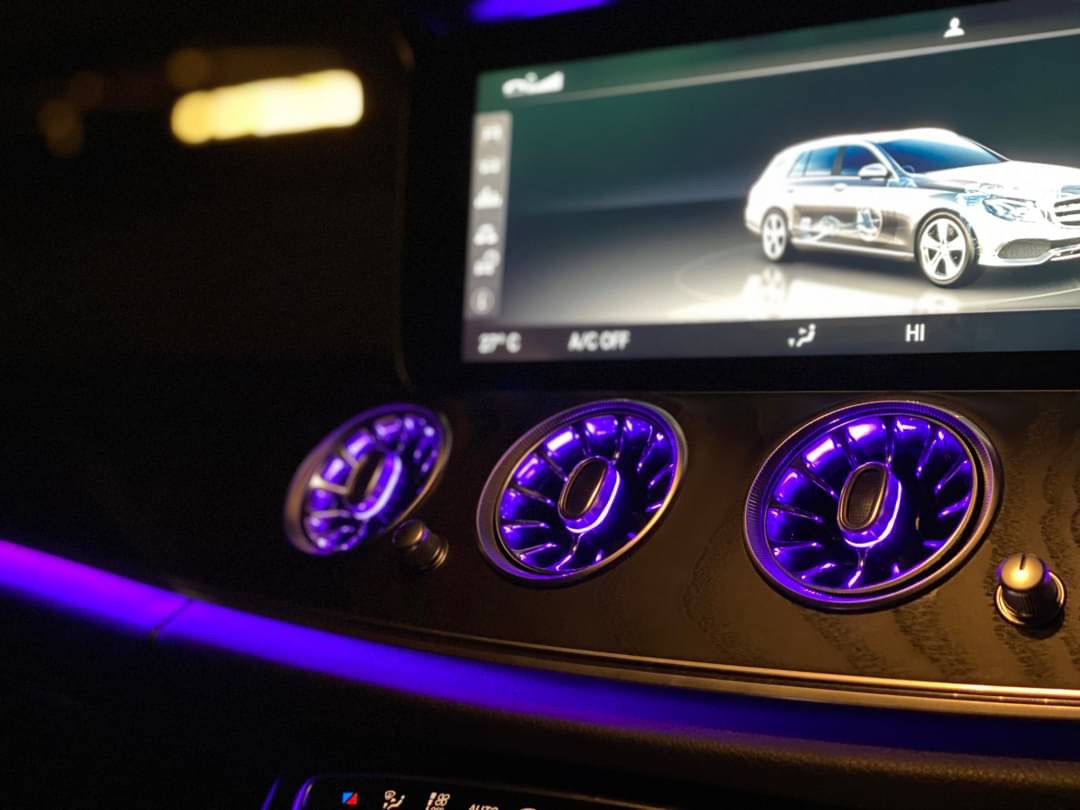

センターパネル



TVキャンセラーは純正ステアリングスイッチでオンオフ可能です!

ディーラー入庫の際TVキャンセラーがついていると

ナビ周辺の保証修理を受けられなくなり、場合によっては入庫を断られることも💦

ですが社外スイッチがあるわけでもないので、オフにして入庫すればバレません(゚ω゚)



そのような相談も受け付けておりますので

いつでもお問い合わせください!
