今回の作業項目は
メルセデス・ベンツ Cクラス W206
・前後ドラレコ取付
・駐車監視用配線取付
担当整備士は GARAGENT 伊藤です
よろしくお願いします

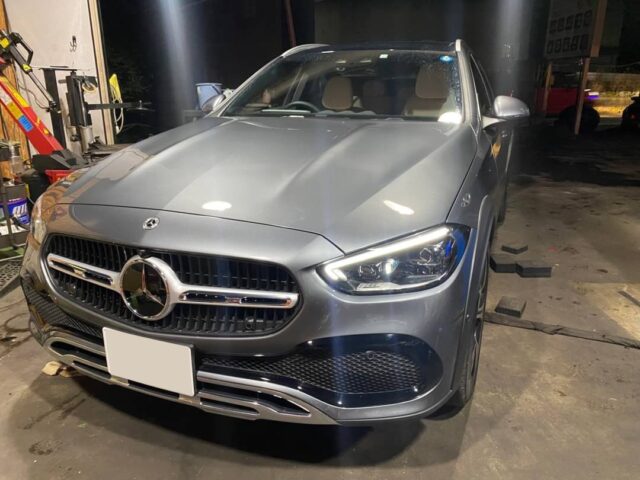

納車したてホヤホヤ
新車のW206での作業です✨✨
今回は

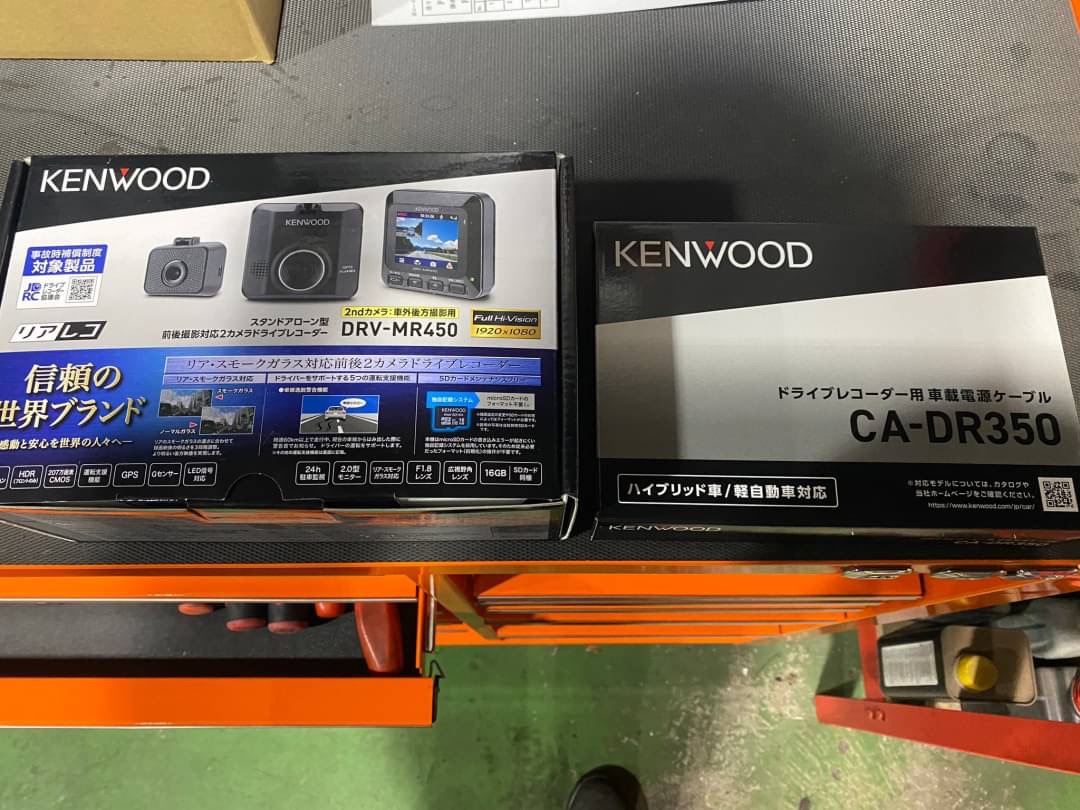

『前後ドライブレコーダー取付』
『駐車監視用配線取付』行っていきます
それでは始めていきましょう
ワゴンタイプなので
まずはリアカメラ取付から始めます

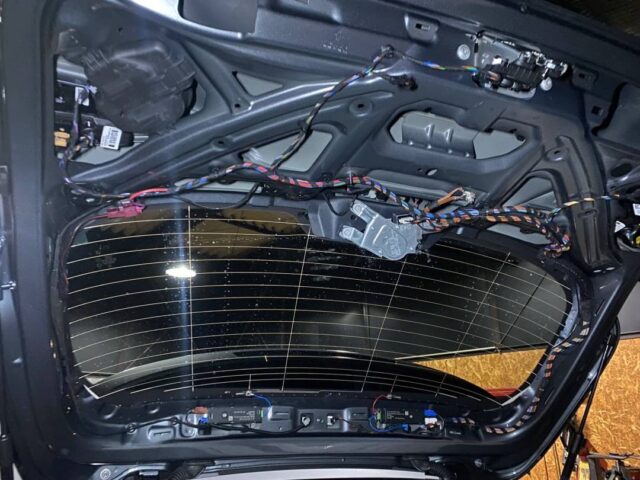

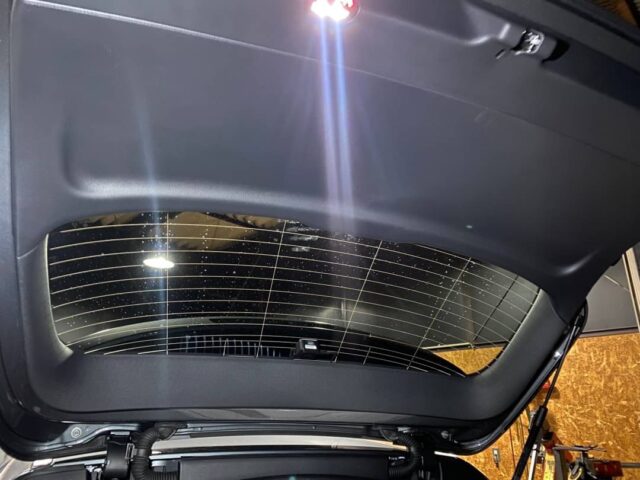

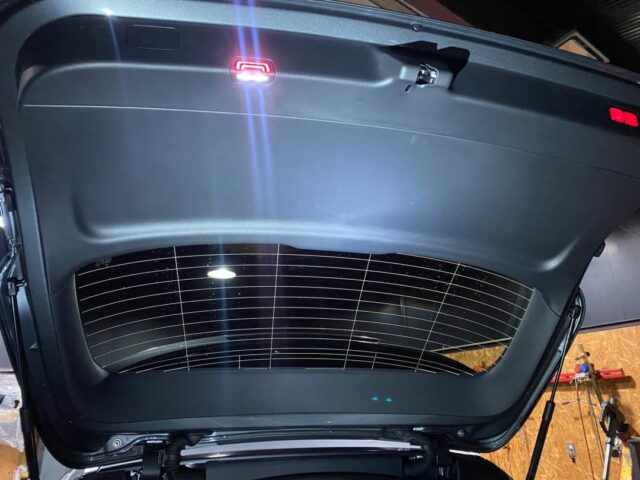

リアゲートの内張りを全て外して

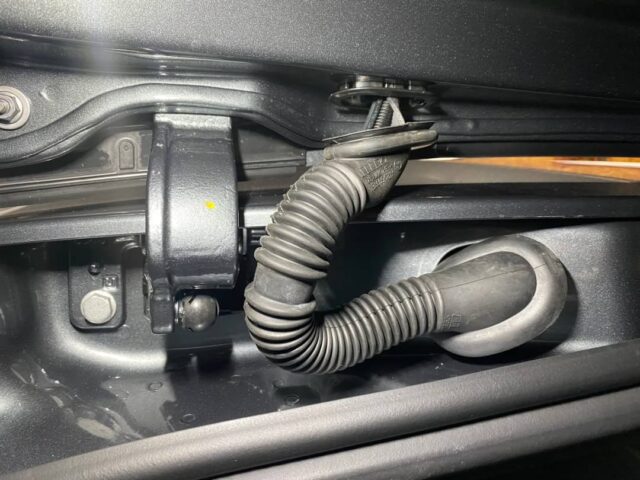

左右にあるジャバラの左側を外します

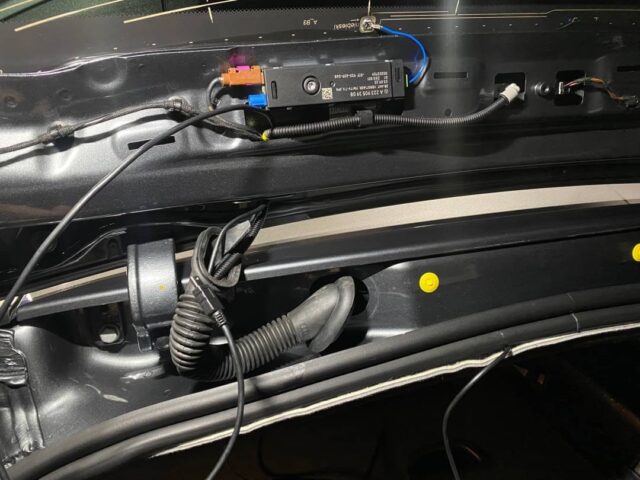

天張からジャバラを通して
リアガラスにカメラを設置します
カメラ部分以外
配線を見えないように隠していきます

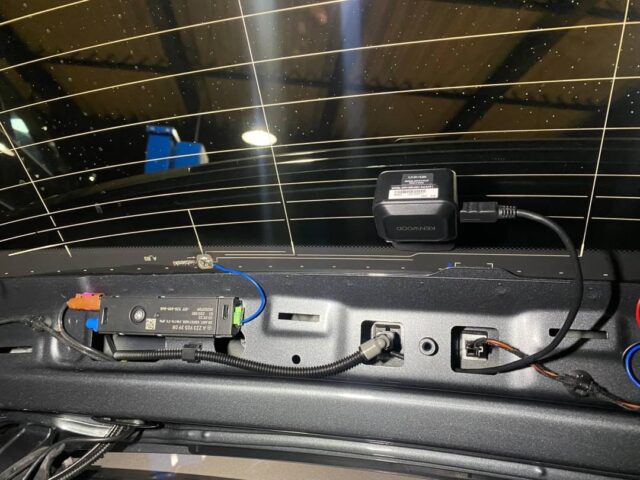

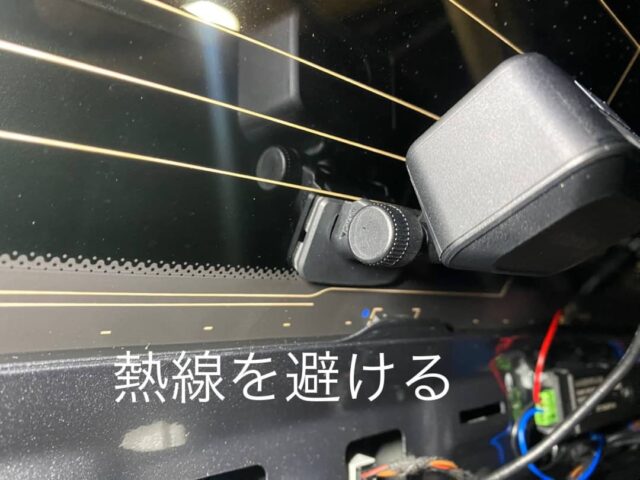

リアカメラはリアガラス中央に
熱線を避けて貼り付けます
そのままリアカメラの配線を
隠しながらフロントに持っていき
電源取り出し作業に移ります
W206は

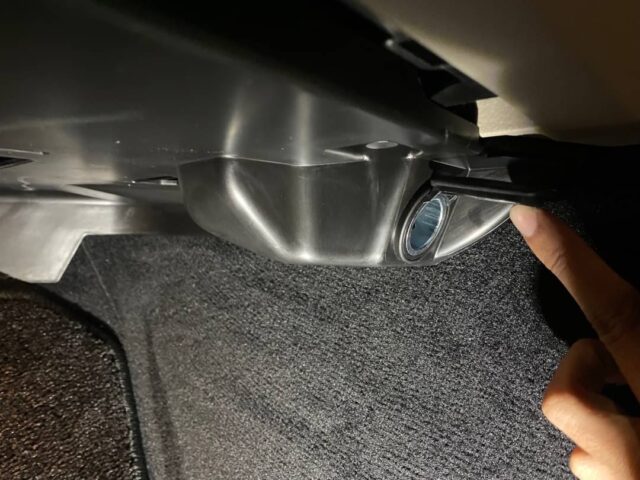

助手席足元のアンダーカバーにシガーがついていて
ACC電源なので電源の取り出しは楽です！

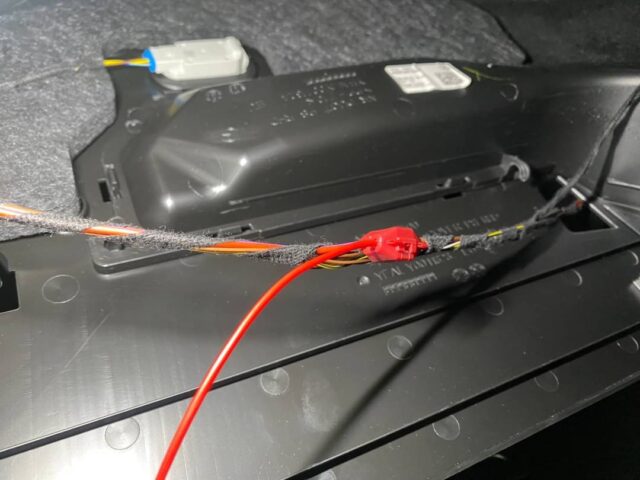

純正＋配線から電源を拝借します

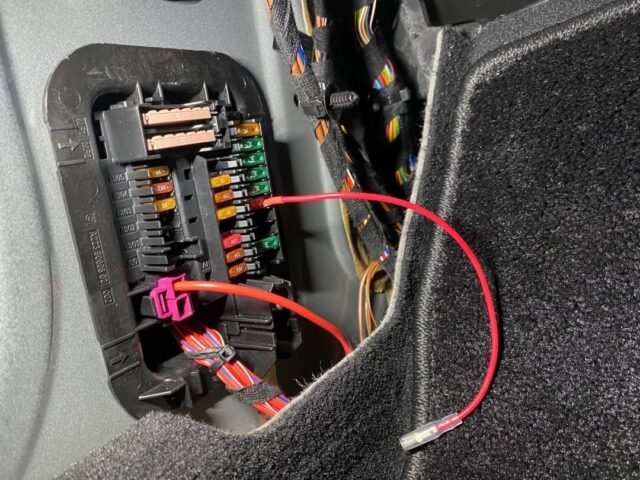

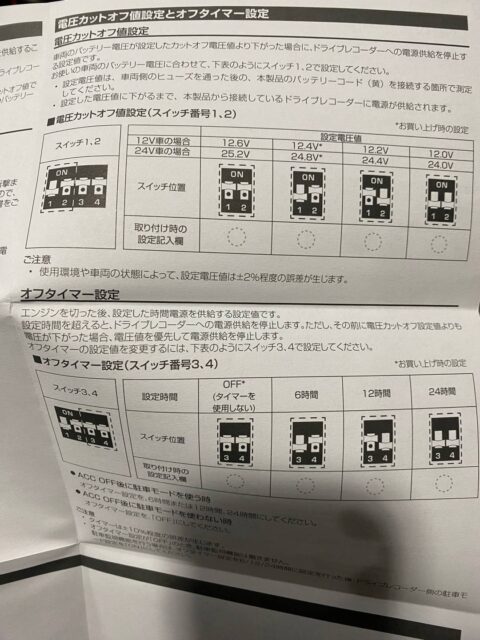

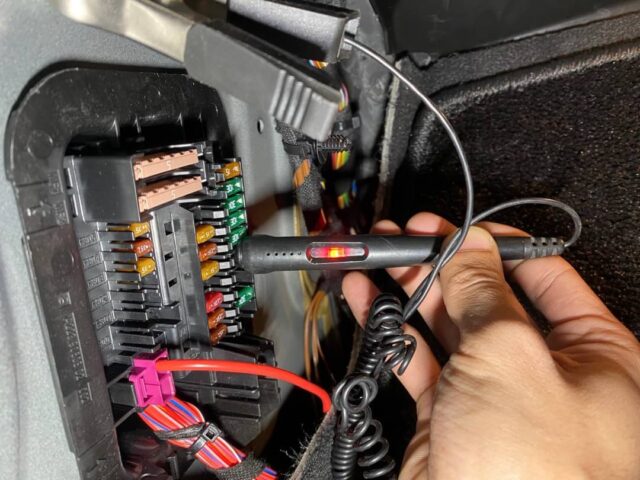

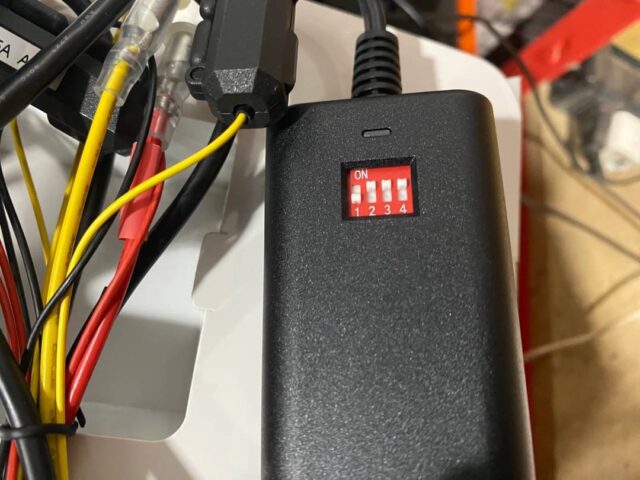

駐車監視用は
足元ドア側のヒューズボックスの空き箇所が
常時電源だったのでそこから取ります

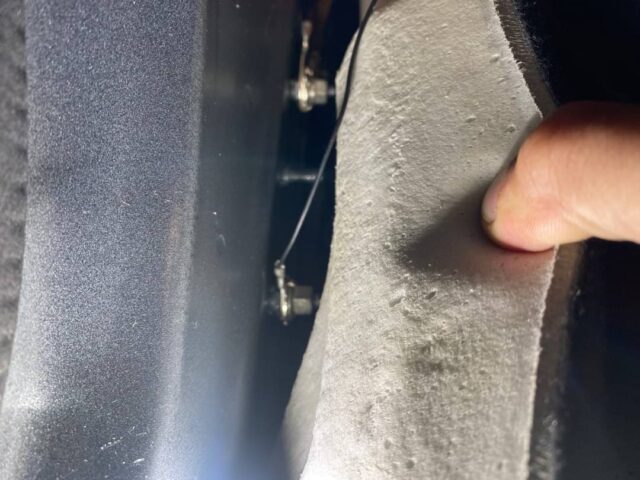

アースは
フロアを少しめくったところの
集合アースポイントから取ります

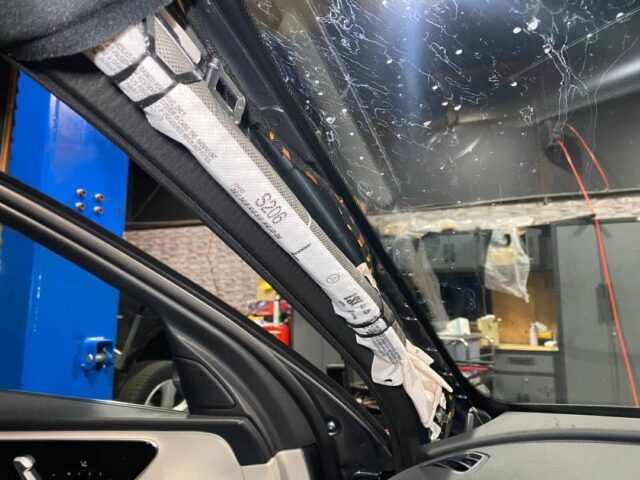

Aピラーを外して
リアカメラの配線と電源配線を通します

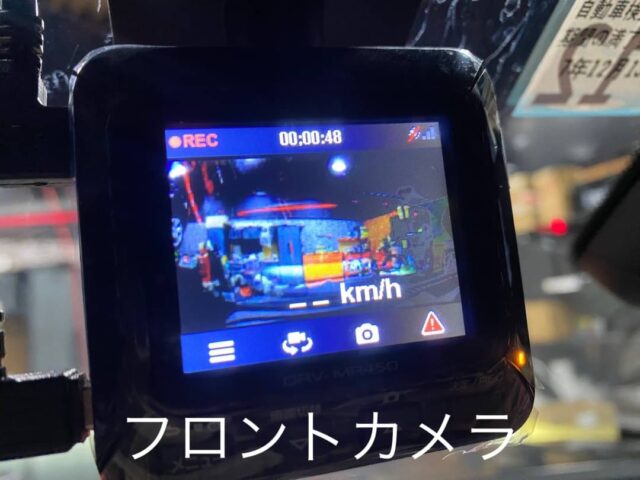

フロントカメラを
フロントガラス左側のワイパーの範囲内
かつ中央部分の室内灯周辺が映らない位置
に取付していきます

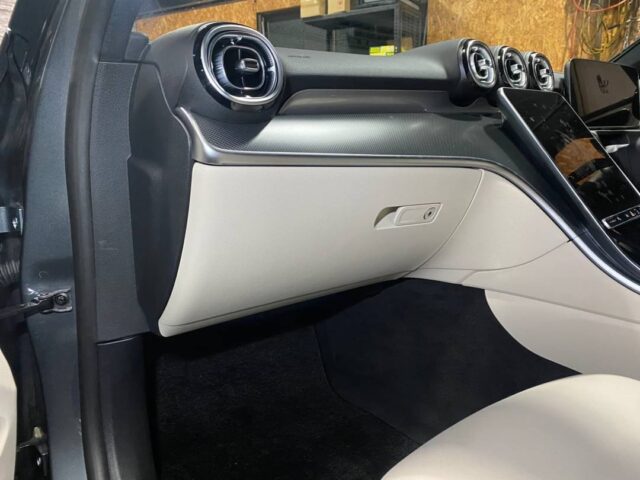

余った配線はまとめて
フロア、アンダーカバー、ダッシュボード横の
隙間に隠してカバーを戻します
これで前後とも
カメラから出ている少しの配線以外は
全て見えない状態になりました✨

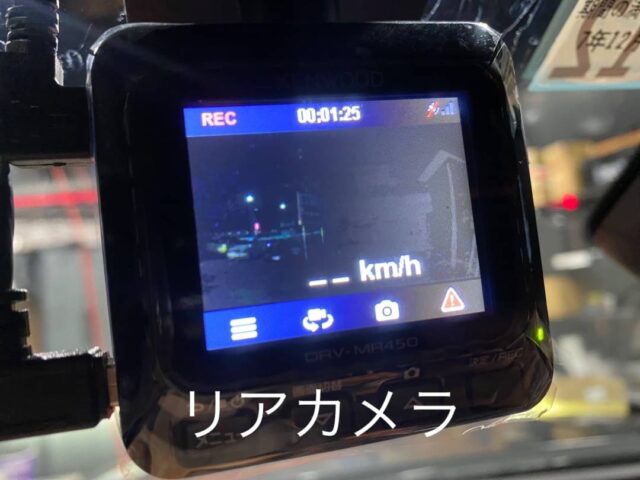

最後にカメラの角度を調整して
以上、作業終了です
